电源监控和控制系统DIY?Motor电源控制

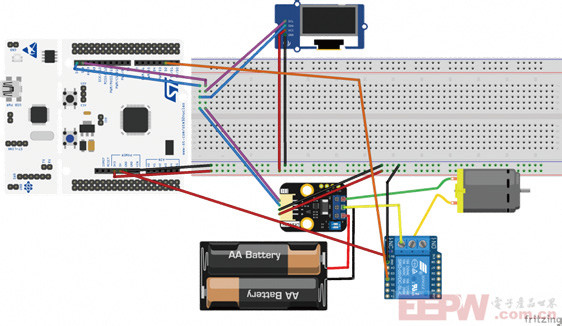

本文指出：1功率监控功能的一般概述：当前电动机由Mother219收集，计算和显示功率。过电流保护控制：当电流超过设定阈值时，电动机的电源被切断（响应时间为0.5s）。阈值的动态变化：通过开发板串行端口或外部按钮调整过电流阈值。双保护模式：自锁模式：过电流后，您需要手动重置（键或串行端口命令）以恢复电源。打ic模式：过电流后悬挂电源，并且电流延迟1秒自动。 2硬件简介Nucleo-F411Re开发板：作为主要系统控制器，负责数据采集，逻辑处理，阈值更改和功能移动模式。 MOTHOR219当前检测模块：当前电动机负载的实时监控，最高为0.1mA，配置范围和通过I的数据传递2C接口。 OLED显示（128×64）：使用I2C通信显示实时电流，阈值，工作模式和状态信息。 220V至12V移动电源：系统电源，输出12V直流电源，用于开发板和电动机电路。继电器模块：将电动机控制到 - 并转动以实现过度保护的物理分离。如下图所示，连接每个模块以形成该项目的电路。 3硬件体系结构设计：在Nucleo-f411Re中，作为核心，Mother219和OLED由I2C总线连接，继电器控制电动机以杀死电动机，并传输电源稳定功率。软件逻辑：暂时收集当前数据并更新显示。电流与阈值的比较，这触发了保护的逻辑。基于模式选择执行锁定或打ic方法。通过干扰或民意调查，动态更改阈值或SWIT来处理串行端口/密钥输入CH模式。 4功能4.1软件流程图4.2实现过程（1）硬件启动Mother219配置：设置范围（±3.2 A）和ADC分辨率（12位）到I2C。 OLED初始化：初始化显示并绘制接口框架（模式，标题，电压，电流，电源）。继电器控制：继电器被GPIO吸收/释放，并关闭初始状态（激活电动机）。 。过电流检测：如果采样量超过阈值，则确定它是过电流并立即断开继电器（响应时间500ms）。 。单击并按开发板上的用户按钮以还原并解锁锁定并连接继电器。打ic模式：在过电流后断开继电器并启动3S计时器。如果电流完成后电流返回正常，则会自动拉动继电器；否则，它将保持断开连接。 。键调整：按键短时间输入阈值广告正义模式，并通过旋转既有污垢或添加或减少钥匙来更改数量。 （5）模式切换按钮切换：开发板上用户可以双击切换模式的用户按钮。两种模式被扭转。 5功能显示实时监视接口OLED显示标题：模式（自锁/打磨）电压对电流，电流电压，电流，电源，模式（自锁定/hiccupping）。在自锁模式下，自锁模式显示自锁模式。在自锁模式下，触发当前锁定限制并将显示锁定。解锁后，自我保护将再次重新列出。手动触发自锁模式后，OLED显示“锁”，电动机停止，您需要单击键以还原。打ic模式过电流后，电动机停止并在3秒后自动重新启动（如果电流为正常）。但是，一旦电动机启动，将会有巨大的电流开始锁定后。默认情况下更改阈值，过电流保护阈值是200mA。不加载的不触发保护的电动机的当前值是正常的。过电流保护阈值可以通过发送命令的串行端口进行调整。订单格式为：集合：保护电流值（单位：milliampere）。示例：运输集：100到串行端口，阈值值更新为100mA。开关模式6的双击模式摘要摘要该项目基于Nucleo-F411RE开发委员会建立了低成本，高性能的电力监控和控制系统，实现了以下创新：快速响应：通过优先级优化和中继驱动电路设计，响应时间过高的时间。模式的灵活性：支持自锁定和打ic的双重模式，该模式适合不同的申请情况，人为计算机联系：结合OLED视觉界面和串行端口/键操作改善用户体验。改进方向：添加远程监视功能（例如WiFi/蓝牙模块）。将数据记录扩展到存储历史当前曲线。以 - 优化打ic模式的逻辑，并在多次维修后支持锁定的锁定。该项目可以广泛用于小型电动机保护，电源管理系统和其他情况，并且具有很高的实际价值和潜在扩展。 7遇到的问题1。当我第一次获得开发板时，当我编写Flash程序以燃烧时发生了错误。原因是开发板上的STLINK软件版本太旧了，并且在升级了stlink软件版本后，燃烧是正常的。 2。当使用U8G2库来驱动OLED UIN以显示中文时，无法显示一些汉字。当初始测试中使用“ Hello”一词时，输出是正常的。然后，在执行主任务3时，显示“电压仪表”时，只有“电动仪”是显示。我以为代码正在运行，我有很长时间。我发现字体库中没有单词“按”，并且搬到字体库后的显示正常。 8参与“让S DO 2025第1期的经验 - 在春季，夏季，秋季和冬季到春季，夏季和冬季●DIY功率监测和控制系统”活动是一项在 - 深度探索中，它是一种改变培训技术理论的活动。通过设计围绕基本硬件的系统，例如Nucleof411Re开发委员会，Mother219当前检测模块等，我不仅完成了过电流保护控制项目的目的，而且还致力于解决问题的技术能力和思想。它在协作经验方面取得了全面的改进。这次DIY旅程向我意识到，电子开发不仅是一堆代码和电路，而且是需求审查，资源整合和IN的全面艺术新设计。这项活动就像是一座桥梁，它连接了恋人和专业工程师的世界，我还获得了自己的技术春季探索，“到春季，标签，秋季和冬季”。最后，得益于世界产品世界Dejie Electronics发起的活动，我们期待着未来的活动，这些活动会引入更多的工业场景（例如Photovoltaics，Smart Homes），以进一步打开适用技术的“最后一英里”。愿我们继续通过更具创新性的旅程共同努力，在EEPW社区公司中，让每一次探索都能获得技术的春季！ （本文源自“ EEPW” 2020506）
